向流生物濾池主要工藝單元及設計參數

　　1、 一級生物濾池設計鋼制模塊化裝備共6組，單組設計處理規模5000m3/d，單組尺寸10.5m×3.0m×4.5m，火山巖濾料粒徑4-6mm，填裝高度為2.8m，鵝卵石承托層8-32mm，填裝高度0.3m，空床停留時間25min。

　　2、 二級生物濾池設計鋼制模塊化裝備共4組，單組設計處理規模7500m3/d，單組尺寸10.5m×3m×3.4m，空床停留時間15min，火山巖濾料粒徑3-5mm，填裝高度為2.1m。 兩級生物濾池均采用專門研發的中阻力配水、大阻力配氣的多功能濾管替代傳統的小阻力濾頭濾板配水配氣結構進行布水布氣，兼具布水、曝氣布氣、反沖洗布水布氣的功能，可實現濾池布水布氣更加均勻，反沖洗更加徹底，需曝氣功能時，無需單設單孔膜曝氣系統，僅配備鼓風機即可實現硝化與反硝化的轉化運行。

　　3、自控系統本深度處理濾池系統在提標改造車間設有中控室，并配置有2臺上位機系統，一主一副互為備用，上位機系統采用西門子WINCC7.3版組態軟件，下位機采用分布式系統，主站1臺，采用西門子300系列PLC，子站10臺，采用西門子200SMART系列PLC。

　　主站用于控制反洗風機、反洗水泵、曝氣風機的運行。子站用于控制各組濾池的閥門。濾池控制子站負責完成每格硝化/反硝化濾池正常過濾、氣洗、氣水同時反洗、水洗的自動協調控制以及操作狀態監視。每格硝化/反硝化濾池設置超聲波液位計、水頭損失儀以實現反洗條件判斷。子站利用控制指令，控制進水閥開度，從而實現各格濾池進水均衡控制，同時上傳反洗工況信號供上位機采集。主站與子站之間，主站與上位機之間都是通過以太網進行通訊，數據交換。在主站配置有無線遠程模塊，實現對深度處理濾池自控系統遠程監控，實現無人值守，全自動化運行的要求。

      4、提標改造系統車間提標改造系統車間放置閥門氣源系統、曝氣系統、碳源加藥系統、反沖洗系統、自控系統及其他輔助配套設備。 閥門氣源系統：空壓機Q=1m3/min，P=0.8MPa，N=7.5kW，1臺，冷干機、儲氣罐各1臺。曝氣系統主要為曝氣風機及管道，曝氣風機Q=5m3/min，P=0.06MPa，N=11kW，共11臺，10用1冷備。

　　碳源加藥系統：溶藥裝置V=10m3，材質PE，共2套，投加計量泵Q=550L/h，P=0.4MPa，N=0.55kW，共2臺，1用1備。 反沖洗系統：兩級生物濾池共用一套反沖洗系統，反洗風機Q=13.72m3/min，P=0.06MPa，N=22kW，3臺，2用1備，反洗水泵Q=360m3/h，H=15m，N=22kW，3臺，2用1備。水洗強度6 L/m2.S，氣洗強度14 L/m2.S。
      5、總平面布置深度處理生物濾池采用鋼制模塊化裝備，一級生物濾池模塊分為1-6組，二級生物濾池模塊分為1-4組，底部進水，穿越濾料層從上部出水，兩級生物濾池模塊總平面布置如下圖2。

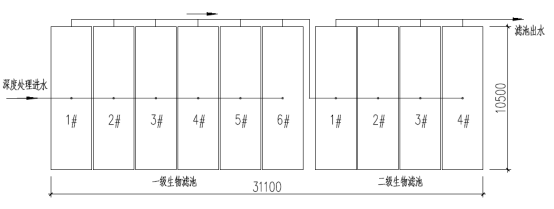

　　圖2 濾池系統平面布置

　　由于污水廠改造場地受限，改造系統分兩層排布，上層放置生物濾池模塊，下層設置為提標改造系統車間，車間內放置配套設施及管道系統。改造總占地面積約為400m2，平面尺寸為32.4m×12.3m。
