膜生物反應器分類,組合式應用

　　膜生物反應器主要由膜組件和生物反應器組成。根據膜組件與生物反應器的組合方式，膜生物反應器可分為三種類型：分離式膜生物反應器、集成式膜生物反應器和復合式膜生物反應器。

　　膜生物反應器分類-分離式膜生物反應器

　　分體式膜生物反應器是指膜組件與生物反應器分離且相對獨立，膜組件與生物反應器通過泵與管道連接。分體式膜生物反應器工藝流程如圖1所示。

　　在該過程中，膜組件與生物反應器分離，獨立運行，相互干擾小，易于調節和控制。另外，膜組件置于生物反應器外，便于清洗和更換。但其功耗大，增壓泵提供高壓，在膜表面形成高速橫流，延緩膜污染。這就是它耗電巨大的原因。每噸出水能耗為2-10kwh，約為傳統活性污泥法的10-20倍。因此，低能耗一體化膜生物反應器的研究逐漸引起人們的關注。

　　膜生物反應器分類-復合膜生物反應器

　　復合膜生物反應器也將膜組件放置在生物反應器中，通過重力或負壓排水，但生物反應器的類型不同#復合MBR膜是生物反應器中的設備填料，形成復合處理系統，其工藝流程不同。

　　在復合膜生物反應器中，設備填料的意圖有二：

　　一是提高處理系統的沖擊負荷，保證系統的處理效果;

　　二是降低反應器中懸浮活性污泥的濃度，降低膜污染程度，保證較高的膜通量。

　　在復合膜生物反應器中，由于填料上附著了大量的微生物，可以保證系統具有較高的處理效果和抗沖擊負荷的能力，不會使反應器中的懸浮污泥濃度過高而影響膜通量。

　　膜生物反應器分類-一體化膜生物反應器

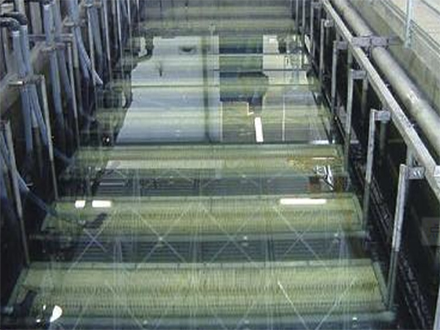

　　一體化膜生物反應器起源于日本，主要用于處理生活污水。近年來，一些歐洲國家也熱衷于研究和使用它。集成式膜生物反應器是將膜組件直接放置在生物反應器中，有時稱為浸沒式膜生物反應器(SMBR膜)，它依靠重力或泵吸產生的負壓或真空泵作為水力。一體化膜生物反應器工藝流程如圖2所示，由于膜組件放置在生物反應器內，減少了處理系統占地，工藝采用吸泵或真空泵吸水。電耗遠低于分體式膜生物反應器，噸水電耗約為分體式膜生物反應器的1/10。如果選擇重力水，這部分成本可以完全節省。但是，由于膜組件浸沒在生物反應器的混合液中，污染快，清洗麻煩，因此有必要將膜組件從生物反應器中取出。
